PA/PE

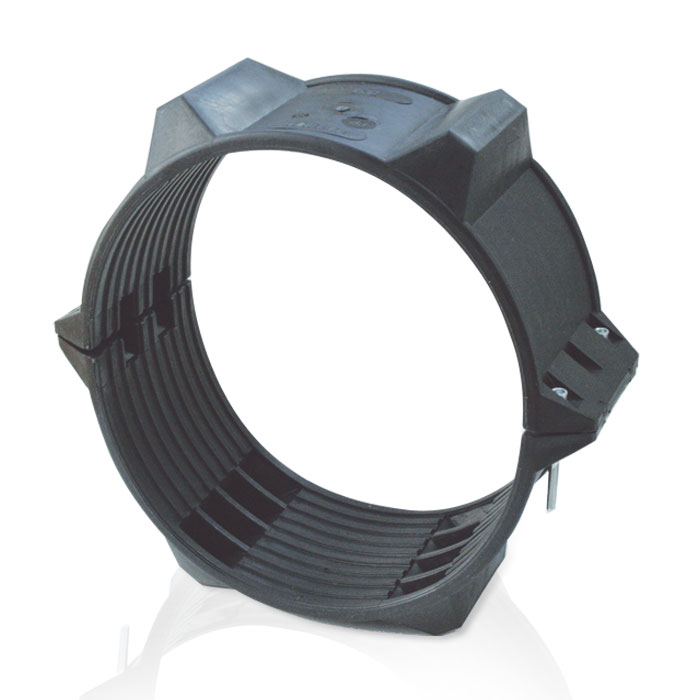

CaseX DSI® PA/PE

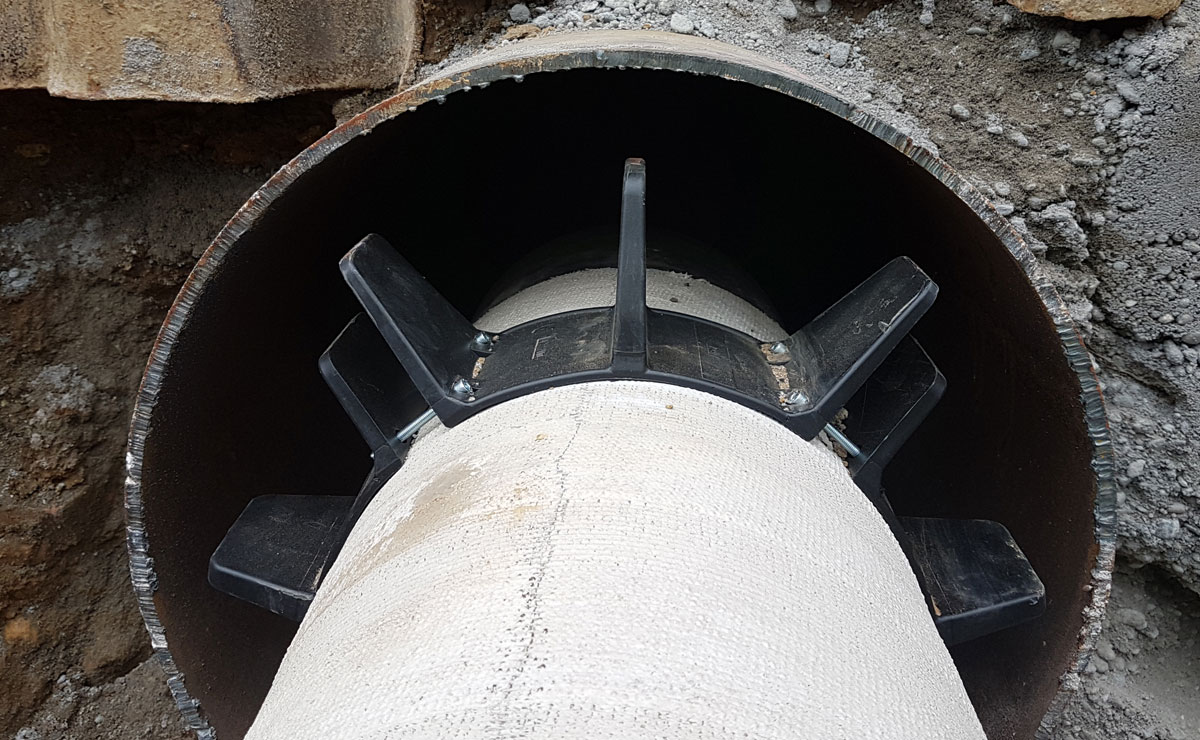

Zur Verlegung von Rohrleitungen aller Art,
beim Rohreinzug in einem Mantelrohr

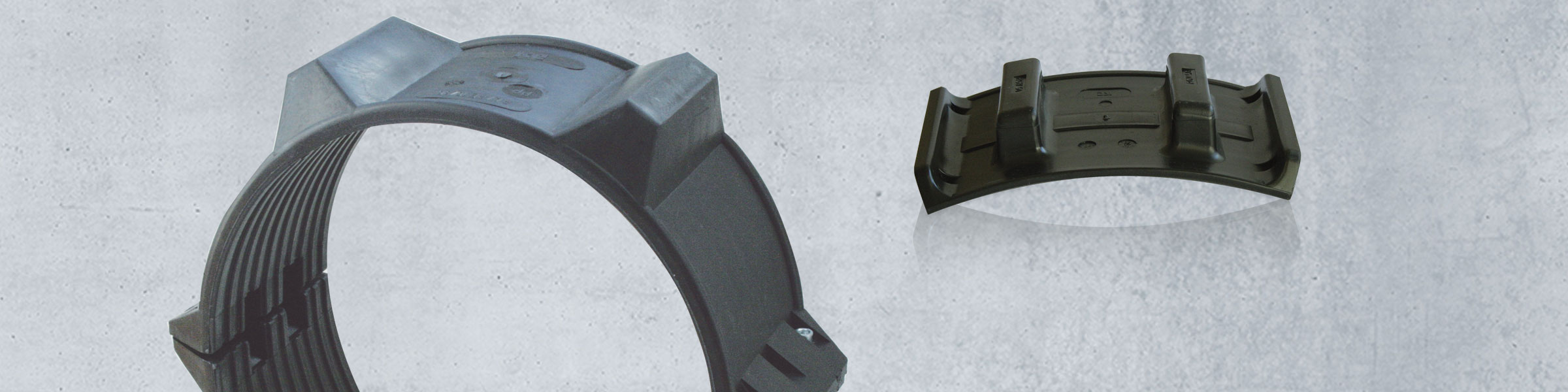

CaseX DSI®
Gleitkufe
Typenauswahl
CaseX DSI® PA/PE
Anwendungsbereich
Zum Rohreinzug und zur Rohrlagerung. Auch für besonders kleine Mediumrohre geeignet.
Material
Polypropylen; Schrauben/Muttern galvanisch verzinkt, Edelstahl auf Anfrage
Eigenschaften
Einfache Montage mittels zweier Halbschalen und 4 Schrauben; max. statische Belastung pro Ring bis zu 250 kg; Steghöhen 11 bis 110 mm; Kathodischer Rohrschutz; Werkstoff-Temperaturbereich -20 °C bis +100 °C; Gleitreibungskoeffizient von Polypropylen auf Stahl ca. 0,2
Größe
Rohraußendurchmesser von 25 mm bis 336 mm
AZ/AC

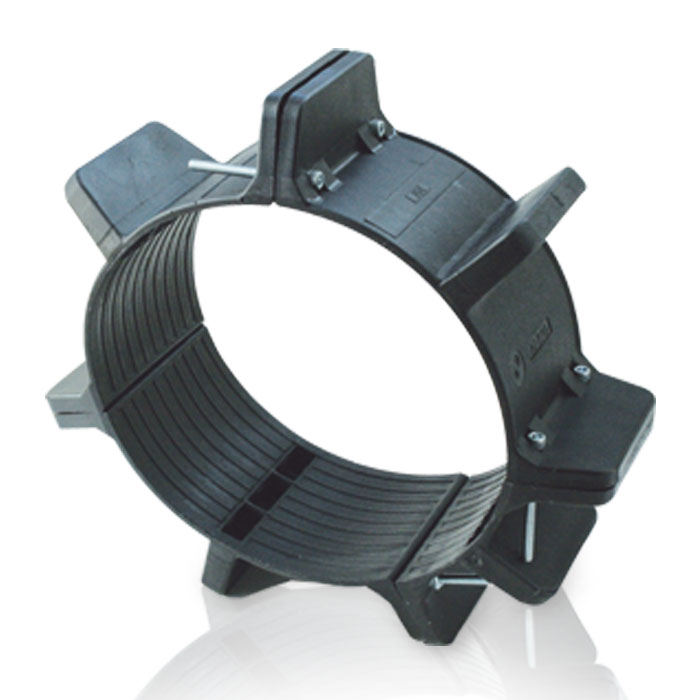

CaseX DSI® AZ/AC
CaseX DSI® AZ/AC
Anwendungsbereich
Zum Rohreinzug und zur Rohrlagerung
Material
Polypropylen; Schrauben/Muttern galvanisch verzinkt, Edelstahl auf Anfrage
Eigenschaften
Anpassung der Gleitkufen an die tatsächlichen Mediumrohrabmessungen durch die veränderbare Anzahl an Segmenten; max. statische Belastung pro Ring bis zu 200 kg; Steghöhen 16 - 110 mm; Kathodischer Rohrschutz; Werkstoff-Temperaturbereich -20 °C bis +100 °C; Gleitreibungskoeffizient von Polypropylen auf Stahl ca. 0,2
Größe
Rohraußendurchmesser von 98 mm bis 385 mm
MA

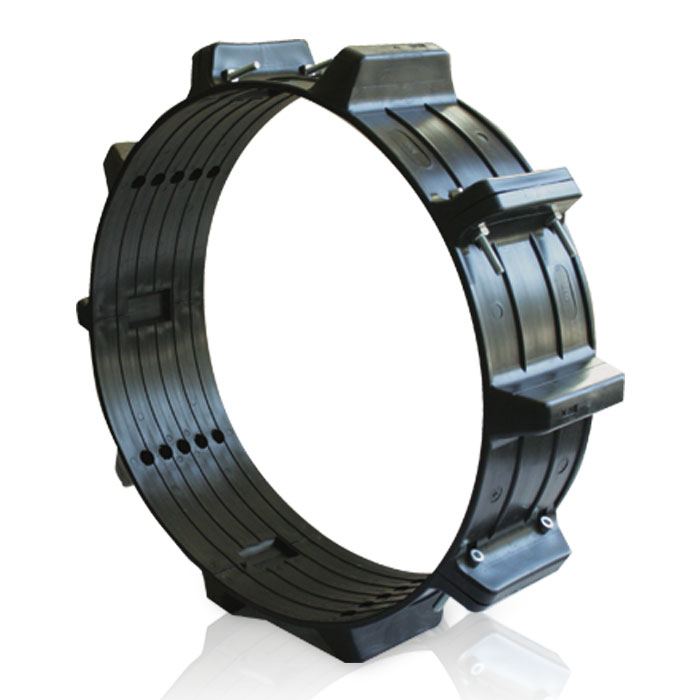

CaseX DSI® MA
CaseX DSI® MA
Anwendungsbereich
Zum Rohreinzug und zur Rohrlagerung. Geeignet für größere Mediumrohre und statische Belastungen.
Material
Polypropylen; Schrauben/Muttern galvanisch verzinkt, Edelstahl auf Anfrage
Eigenschaften
Anpassung der Gleitkufen an die tatsächlichen Mediumrohrabmessungen durch die veränderbare Anzahl an Segmenten. Max. statische Belastung pro Ring bis zu 650 kg; Steghöhen 25 bis 75 mm; Kathodischer Rohrschutz; Werkstoff-Temperaturbereich -20 °C bis +100 °C; Gleitreibungskoeffizient von Polypropylen auf Stahl ca. 0,2
Größe
Rohraußendurchmesser von 402 mm bis 1249 mm
GKO-mk

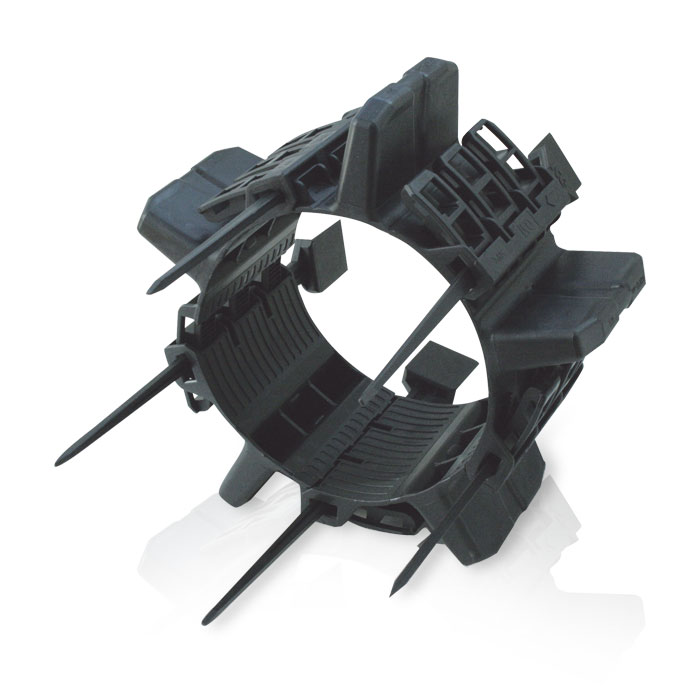

CaseX DSI® GKO-mk
CaseX DSI® GKO-mk
Anwendungsbereich
Zum Rohreinzug und zur Rohrlagerung. Metallfreie Lösung bei kleinen Mediumrohre mit geringer, statischer Belastung. Geeignet für kathodisch geschützte Rohrleitungen.
Material
Polypropylen
Eigenschaften
Einfache Montage und Anpassung der Gleitkufen an die tatsächlichen Mediumrohrabmessungen mittels Spanntaschen-Verbindungstechnik; max. statische Belastung pro Ring bis zu 250 kg; Steghöhen 25 bis 125 mm; Kathodischer Rohrschutz; Werkstoff-Temperaturbereich -20 °C bis +100 °C; Gleitreibungskoeffizient von Polypropylen auf Stahl ca. 0,2; Metallfrei
Größe
Rohraußendurchmesser von 160 mm bis 430 mm
GKO-gl/gs

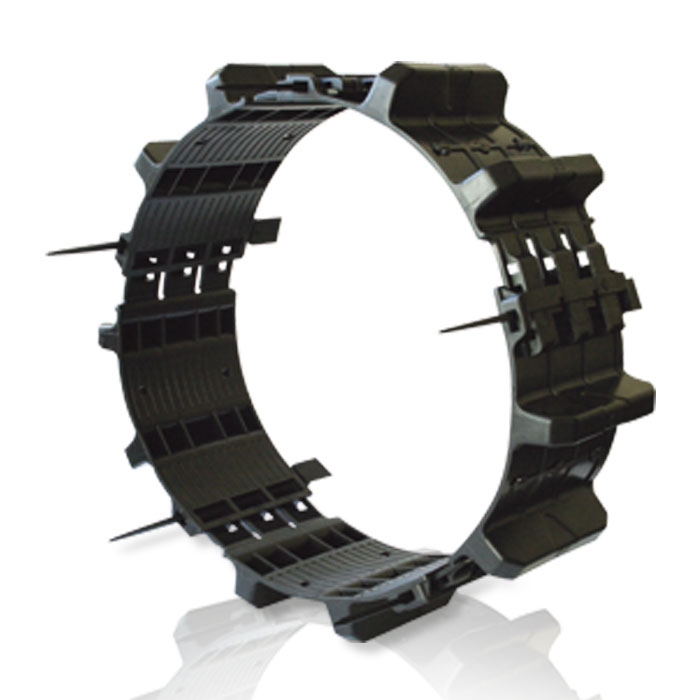

CaseX DSI® GKO-gl/gs
CaseX DSI® GKO-gl/gs
Anwendungsbereich
Zum Rohreinzug und zur Rohrlagerung. Metallfreie Lösung bei großen Mediumrohre mit extremer statischer Belastung. Geeignet für kathodisch geschützte Rohrleitungen
Material
Polypropylen
Eigenschaften
Einfache Montage und Anpassung der Gleitkufen an die tatsächlichen Mediumrohrabmessungen mittels Spanntaschen-Verbindungstechnik; Schwerlastgleitkufe; max. statische Belastung pro Ring GKO-gl bis zu 4.000 kg; GKO-gs bis zu 14.200 kg; Steghöhen 36 bis 125 mm; Kathodischer Rohrschutz; Werkstoff-Temperaturbereich -20 °C bis +100 °C; Gleitreibungskoeffizient von Polypropylen auf Stahl ca. 0,2; Metallfrei
Größe
Rohraußendurchmesser von 400 mm bis 2500 mm
Ranger® II
CaseX Ranger® II S / M / L
CaseX Ranger® II S / M / L
Anwendungsbereich

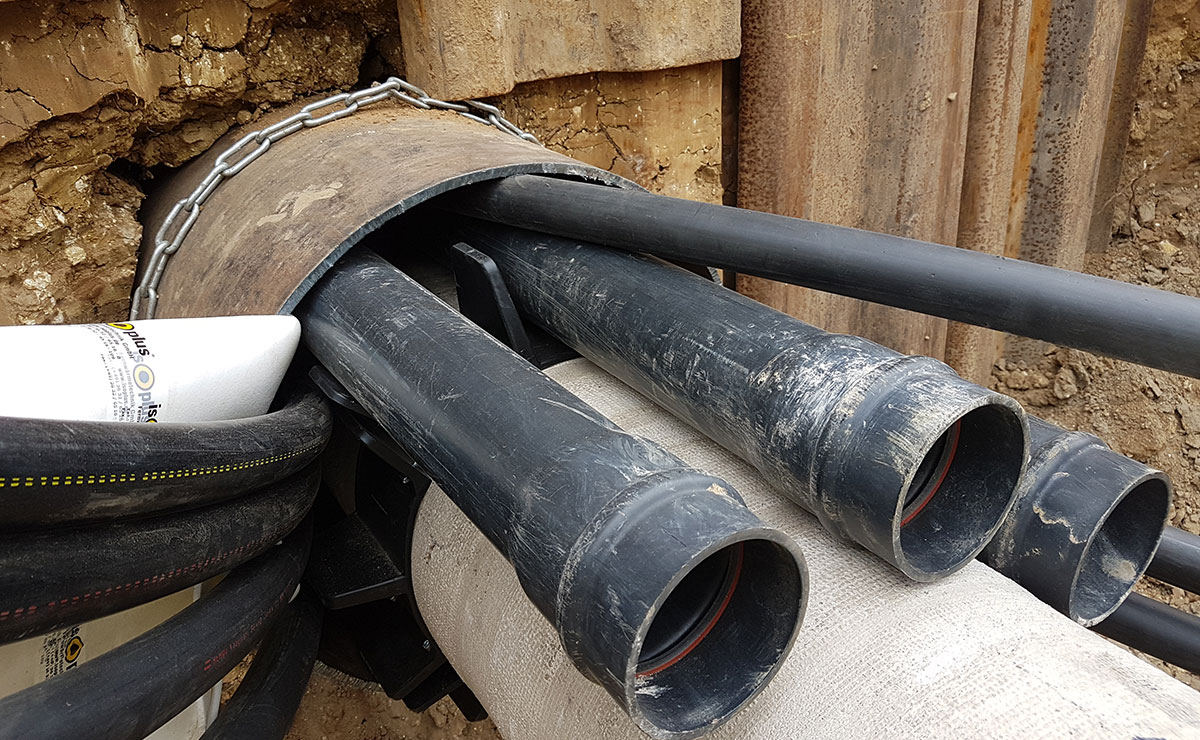

Zum Rohreinzug und zur Rohrlagerung. Metallfreie Lösung, auch beim Einzug von mehreren Rohren als Rohrbündelung. Geeignet für kathodisch geschützte Rohrleitungen
Material
Polypropylen
Eigenschaften
Aus hochwertigem Polyproylen hergestellt und hat im Vergleich zu Polyethylen eine ausgezeichnete Spannungsrissbeständigkeit und extrem gute Gleiteigenschaften. Werkstoff-Temperaturbereich -30 °C/+100 °C; Elektrische Durchschlagsfestigkeit 32 kV/mm; Druckfestigkeit 20.684 kPa; Schlagfestigkeit 80 Joules/m
Größe
S / M / L
Rohraußendurchmesser von 62 mm bis 1290 mm
Download
Produktinformation
Technische Information
Passendes Zubehör

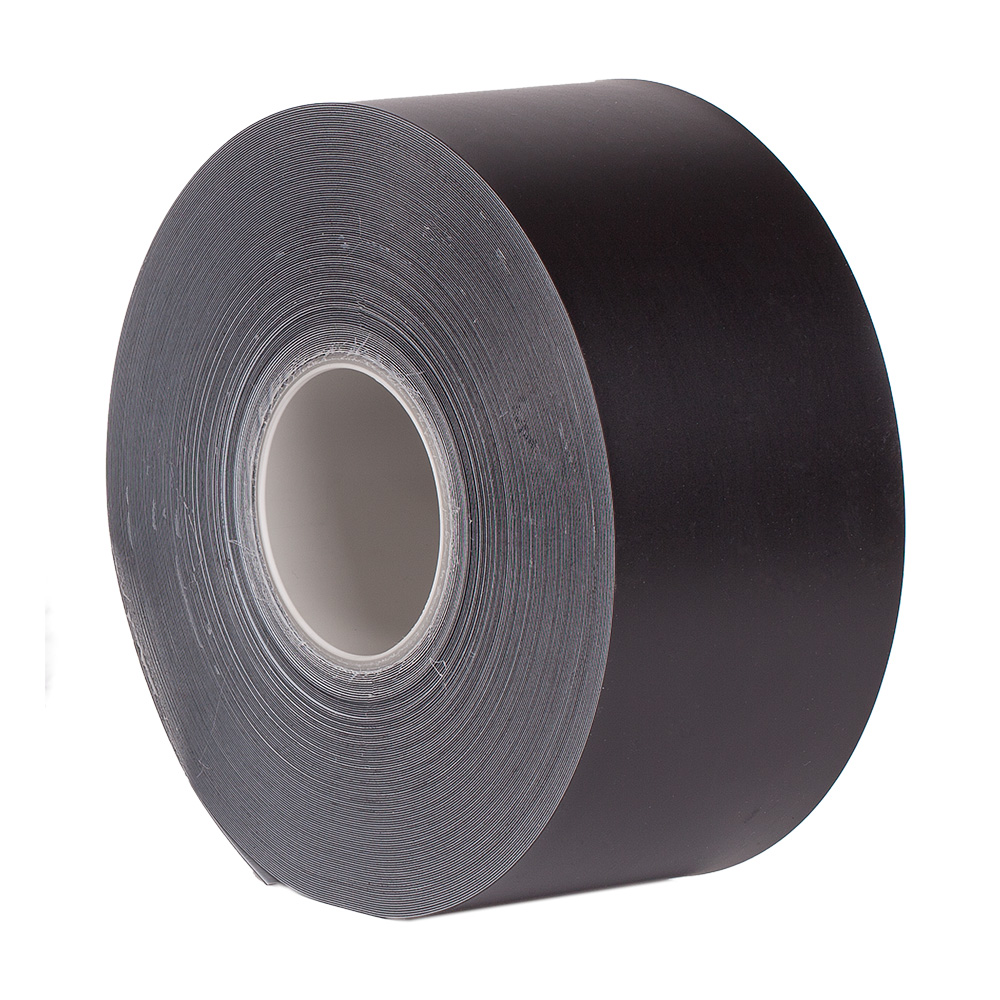

Schubsicherungsband
Zertifikate
Um unseren Kunden bestmögliche Qualität und optimalen Service zu bieten, sind wir nach DIN EN ISO 9001:2015 organisiert und lassen dies auch kontinuierlich überprüfen und zertifizieren.
ZERTIFIKAT ISO 9001:2015
Diese Zertifizierung dokumentiert unsere Konformität des Qualitätsmanagementsystem
AEO-ZERTIFIKAT
Zugelassener Wirtschaftsbeteiligter “AEOC (zollrechtliche Vereinfachung)”
GLEITKUFEN
Ruhrgas Werkstoffprüfung
- DSI® Kunststoffgleitkufen GKO 125 gs, 125 gl, 36 gs, 36 gl; TALW-Bauteilprüfung
