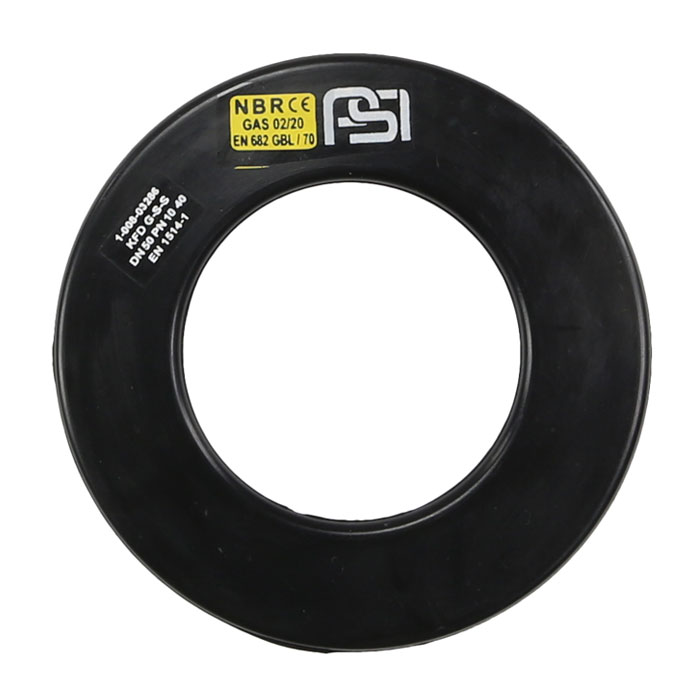

KFD
Gummi-Stahl Keilflanschdichtung
Leckagesicherheit bei vielen Flanschdichtflächen, Flanschen mit Norm-Rautiefe sowie lackierten und emaillierten Flanschflächen, einfacher und wirtschaftlicher Einsatz
GaskiT
Flanschdichtung/-isolierung
Typenauswahl
GaskiT KFD - Gummi-Stahl Keilflanschdichtung
Anwendungsbereich
Abdichtung von Flanschverbindungen für Gasversorgungsanlagen,
Trinkwasseranlagen, Brauch-, Abwasser- und Pumpwerksanlagen
Material
Elastomer-Werkstoffe aus EPDM: Härte Shore A: 70° ±5,
Betriebstemperatur von -25 °C bis zu +120 °C;
Elastomer-Werkstoffe aus NBR: Härte Shore A: 70° ±5,
Betriebstemperatur von -25 °C bis zu +90 °C
Eigenschaften
Dichtungen für mehr Formstabilität durch einvulkanisierten Stahlring;
Dichtungsabmessungen nach DIN 1514-1 / DIN 2690; für sichere Zentrierung innerhalb des Schraubenkranzes; schneller Dichteffekt bei geringem Schrauben-Anzugsdrehmoment durch Wulst auf der Mediumseite; Kompensierung von Druck- und Temperaturschwankungen durch hohes Rückfederungsvermögen
Größe
DN 15 - DN 1200 (bis DN 2000 auf Anfrage);
Druckstufen PN 6 - PN 40

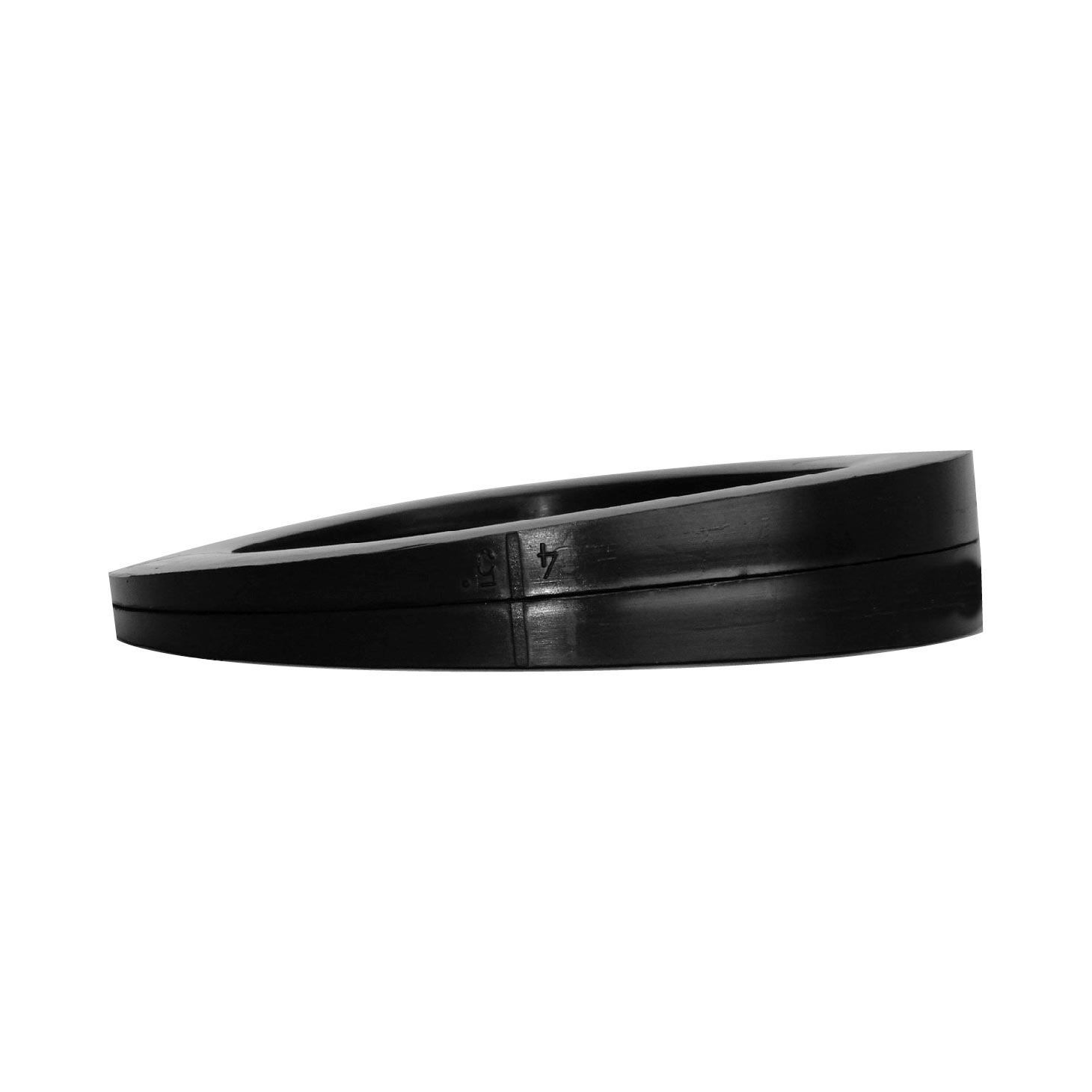

WD

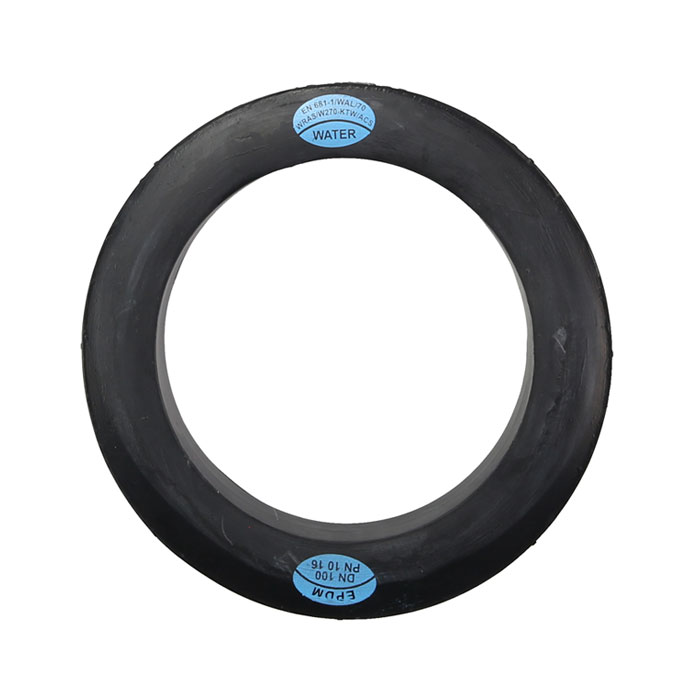

GaskiT WD - Keilringdichtung
GaskiT WD - Keilringdichtung
Anwendungsbereich
Abdichtung von Flanschverbindungen für Wasser-, Abwasser- und Pumpwerksanlagen
Material
Elastomer-Werkstoffe aus EPDM; Betriebstemperatur von -25 °C bis zu +120 °C
Weitere Elastomer-Werkstoffe z.B. aus FKM (Viton) auf Anfrage
Eigenschaften

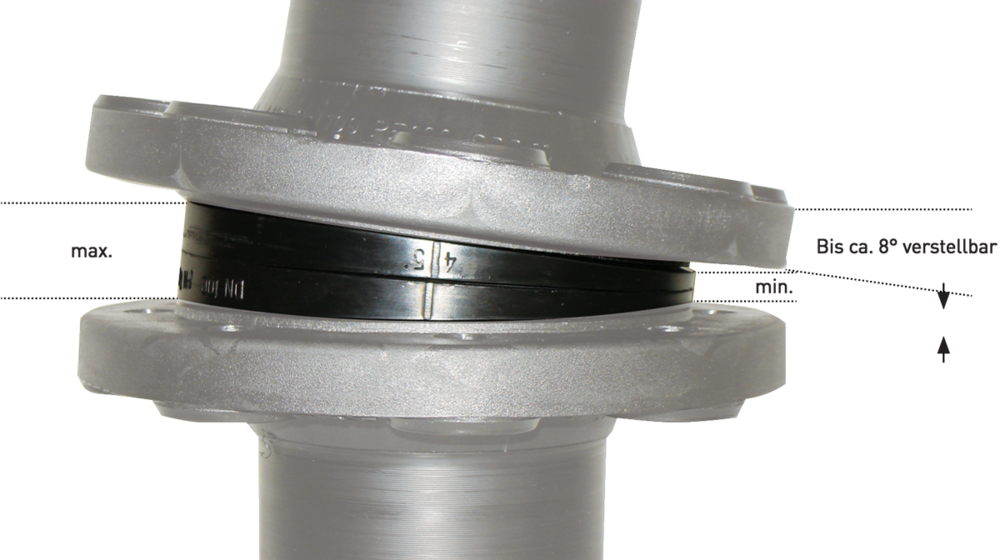

Einfache Anwendung bei Flansch-Schiefstellung; Dichtung jeweils aus zwei Segmenten mit formschlüssiger Nut-und Federverbindung; Verstellbereich durch gegenseitige Verdrehung der Segmente von bis zu 8 Grad; ersetzt einfach und wirtschaftlich die in solchen Fällen meist verwendeten Keilscheiben und die zusätzliche Dichtung; Dichtungsabmessungen nach DIN 1514-1; für sichere Zentrierung innerhalb des Schraubenkranzes
Größe
DN 32 - DN 500, Druckstufen PN 10 - PN 40 (große Nennweiten PN 10)

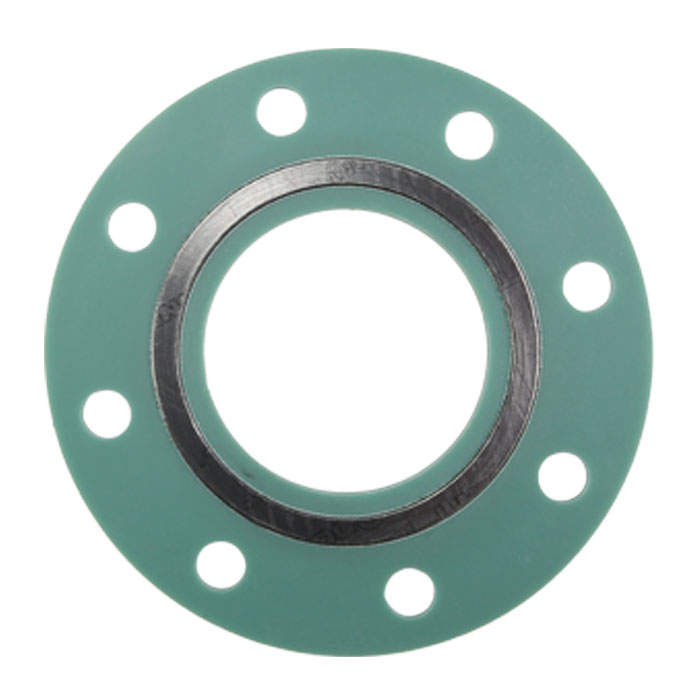

UniSeal GGR®
GLV UniSeal GGR®
GLV UniSeal GGR® - Flanschisolierung/-dichtung
Anwendungsbereich
Gasversorgung; Tankanlagen; Ölversorgung; im Bereich der elektrischen Trennung und/oder Abdichtung von Flanschverbindungen
Material
Dichtungsträger aus epoxidharz gebundenem Glasfilamentlaminat; Dichtmedium aus expandiertem Graphit
Eigenschaften
Flanschisolierdichtung im Kraftnebenschluss; Erfüllung der Forderungen der technischen Regeln für brennbare Gase und Flüssigkeiten; Funktionssicher durch geringste Wasseraufnahme; ausblassicher durch gekammerte Dichtringe in Nuten; Dichtung in Ausführung Typ E mit Bohrungen für Flanschverbindungsschrauben entsprechend den Flanschnormen; Dichtung in Ausführung Typ F ohne Bohrungen für Montage innerhalb des Schraubenkranzes (IBC Inner Bolt Circle); Druckfestigkeit bis zu 500 MPa (bei +20 °C); Dicke 4 mm (8, 16 und 20 mm auf Anfrage); Betriebstemperatur von -60 °C bis zu +150 °C
Größe
DN 25 - DN 900; PN 10 - PN 63 (EN 1092-1) / ½“ - 40“;
CLASS 150 - 400 (ANSI B16.5 + B16.47);
andere Nennweiten und Sondergrößen auf Anfrage

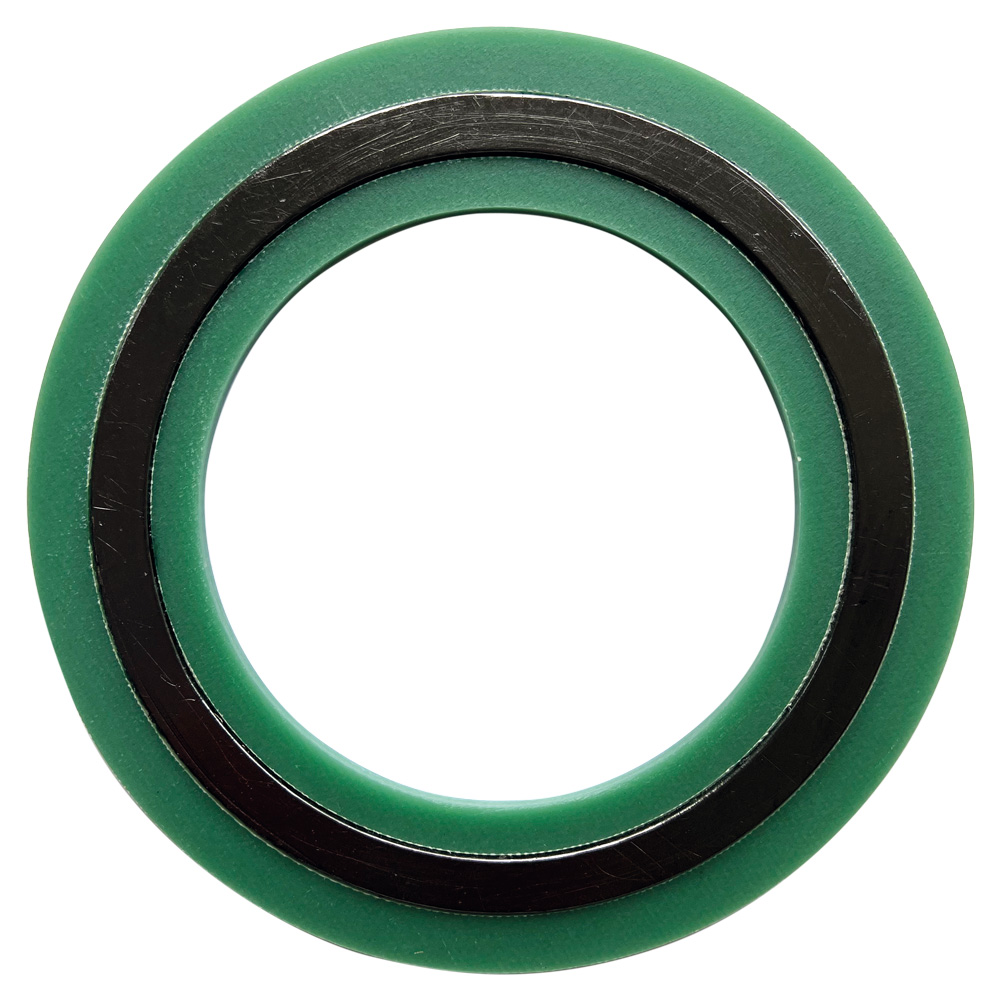

UniSeal GGR® Lite
GLV UniSeal GGR® Lite
GLV UniSeal GGR® Lite - Flanschisolierung/-dichtung
Anwendungsbereich
Gasversorgung; Tankanlagen; Ölversorgung; im Bereich der elektrischen Trennung und/oder Abdichtung von Flanschverbindungen
Material
Dichtungsträger aus epoxidharzgebundenem Glasfilamentgewebe mit einer Dicke von 4 mm. Dichtungselement aus hochtemperaturbeständigem Graphit.
Eigenschaften
Flanschisolierdichtung im Kraftnebenschluss. Funktionssicher durch geringste Wasseraufnahme. Ausblassicher durch gekammerte Dichtringe in Nuten. Dichtung in Ausführung Typ F ohne Bohrungen für Montage innerhalb des Schraubenkranzes (IBC Inner Bolt Circle). Druckfestigkeit Dichtungsträger bis zu 500 MPa (bei +23 °C). Betriebstemperatur von -60 °C bis zu +150 °C (je nach Betriebsmedium). Einsetzbar bei Flanschen nach EN 1092-1
Größe
DN 25 - DN 300
Bis DN 80: PN 10 - PN 40; DN 100 - DN 300: PN 10 - PN 16
Andere Nennweiten und Druckstufen auf Anfrage

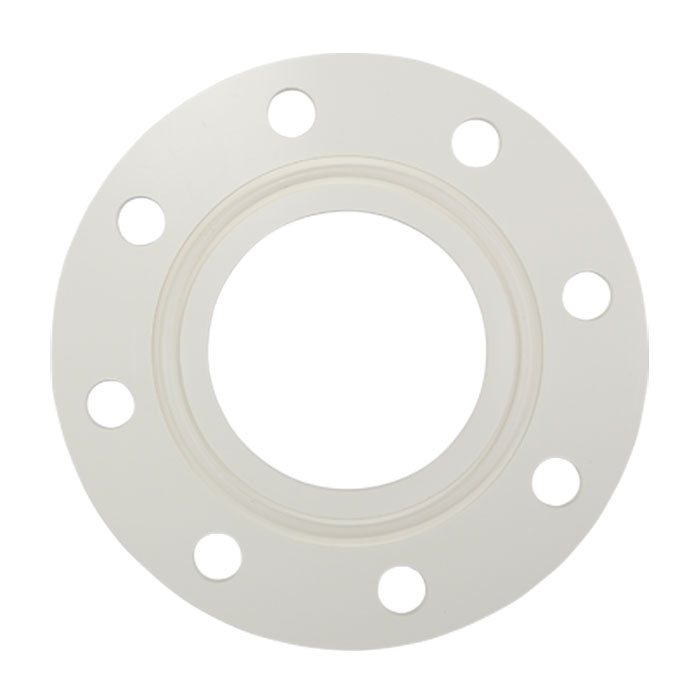

UniSeal T®
GLV UniSeal T®
GLV UniSeal T® - Flanschisolierung/-dichtung
Anwendungsbereich
Wasserversorgung, Trinkwasser, Brauchwasser, im Bereich der elektrischen Trennung und/oder Abdichtung von Flanschverbindungen
Material
Dichtungsträger aus PVC hart; Dichtmedium Silikon RTV1-02; dauerelastisch
Eigenschaften
Flanschisolierdichtung im Kraftnebenschluss; Funktionssicher durch geringste Wasseraufnahme; Druckfestigkeit bis zu 130 MPa (bei +20 °C); Dicke 4-6 mm (4 mm bis DN 250 / 6 mm ab DN 300); Betriebstemperatur bis zu +60 °C
Größe
DN 25 - DN 1200; PN 10 - PN 40 (EN 1092-1) / ½“ - 42“;
CLASS 150-300 (ANSI B16.5 + B16.47);
andere Nennweiten und Sondergrößen auf Anfrage

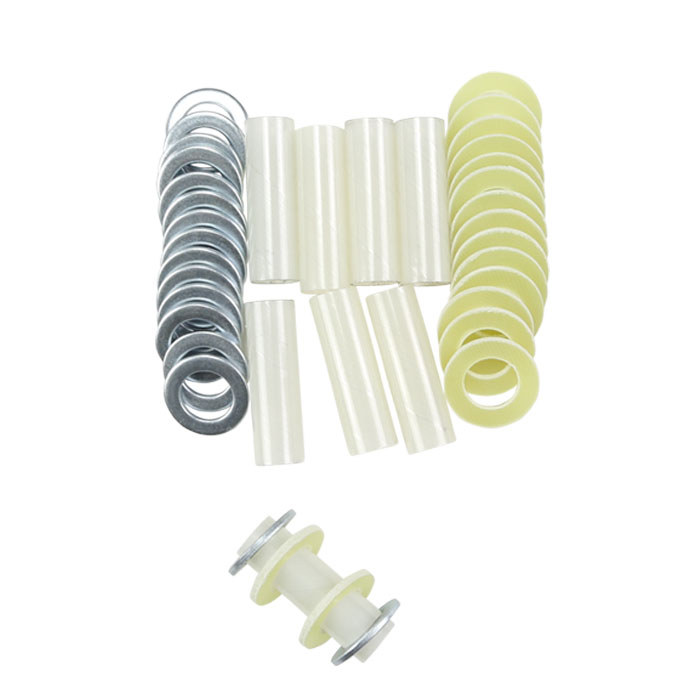

Isolier-KIT
GaskiT Isolier-KIT
GaskiT Isolier-KIT
Anwendungsbereich
Isolierung/elektrische Trennung von Flanschverbindungsschrauben
Material
Ein Isolier-KIT besteht je Schraubenbohrung aus einer Isolierhülse;
2 Isolierunterlegscheiben sowie 2 Stahlunterlegscheiben
Eigenschaften
Einfache Montage auf der Baustelle; optimale elektrische Trennung;
extreme Festigkeit; keine Erhöhung des Schraubendurchmessers;
Betriebstemperatur bis zu 130 °C (höhere Temperaturen auf Anfrage)
Größe
DN 20 - DN 600, PN 10 - PN 63;
Zusammenstellung Isolierunterlegscheiben; Stahlunterlegscheiben
und Isolierhülsen gemäss DIN/ANSI Flanschanforderung.
Download
Montageanleitungen
Ausschreibungstexte
Produktinformation
Technische Information

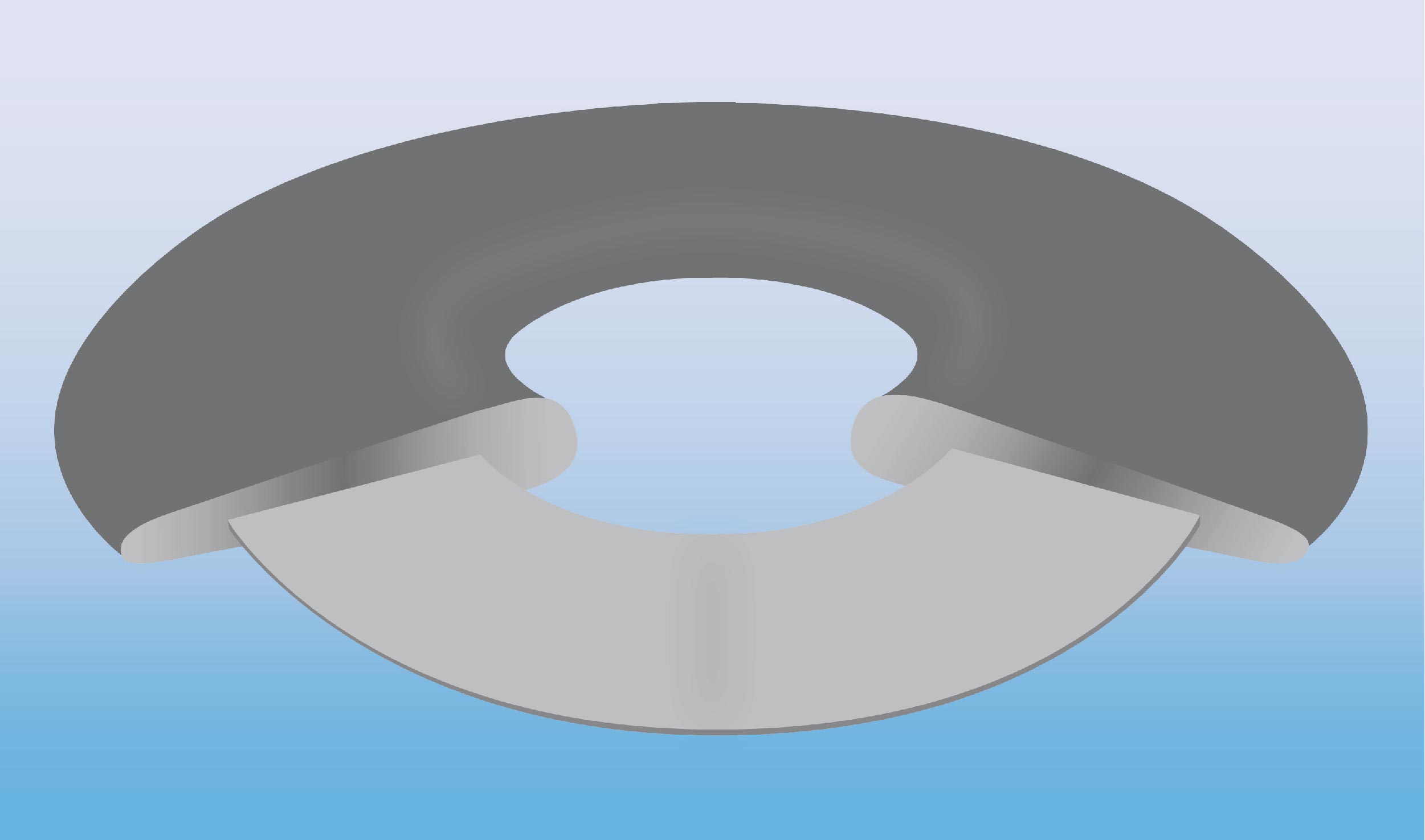

GaskiT KFD - Gummi-Stahl Keilflanschdichtung
Keilflanschdichtung Typ G-S-S mit einvulkanisiertem Stahlring für mehr Formstabilität, sichere Zentrierung und perfekte Abdichtung nach DIN EN 1514-1 (PN 6-40).
Dichtungen nach DIN 1514-1 / 2690. Für Abmessungen von DN 15 bis DN 1200 (bis DN 2000 auf Anfrage). Für Druckstufen von PN 6 bis PN 40.

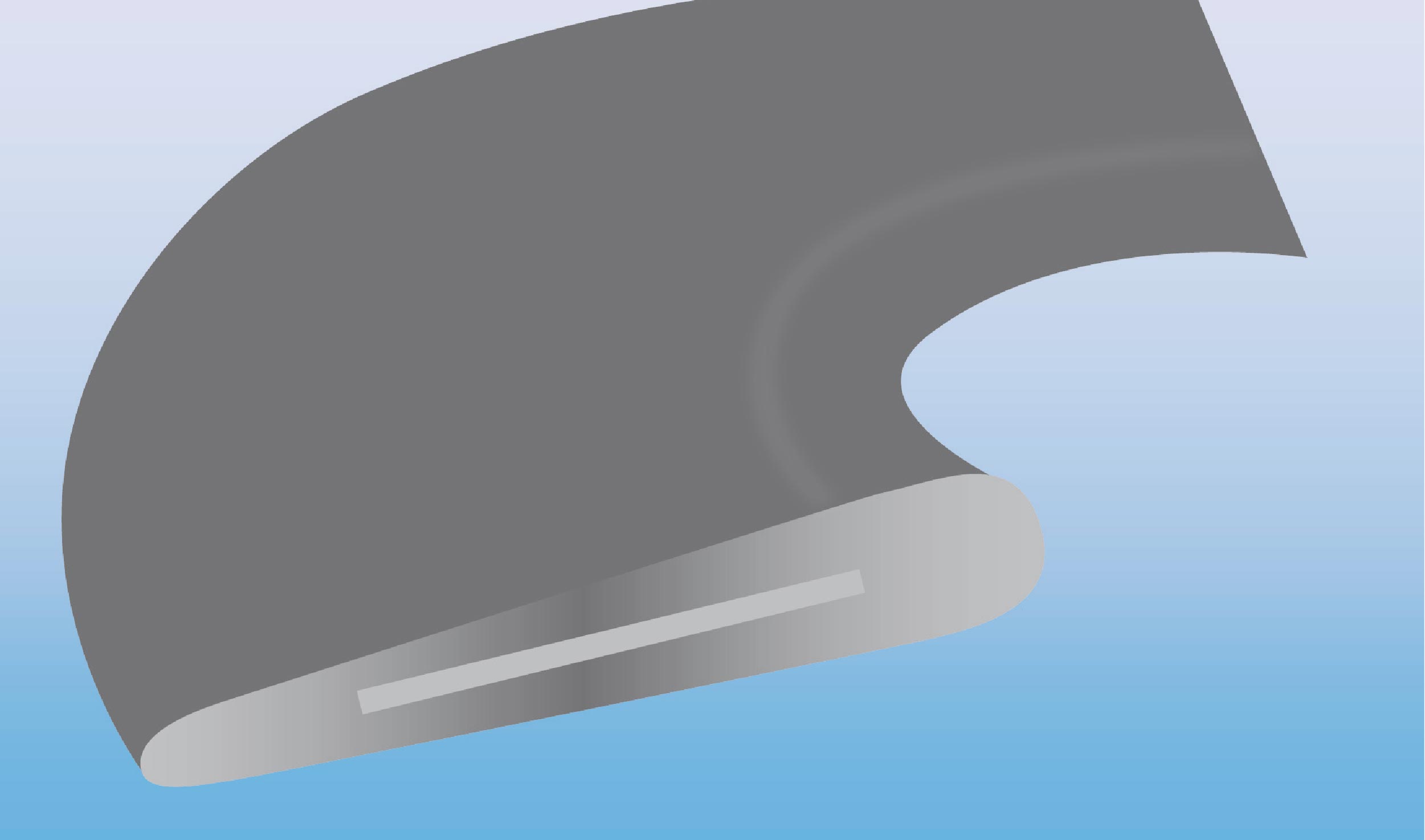

Keilflanschdichtung Typ G-S-S
Mit einvulkanisiertem Stahlring nach DIN EN 1514-1: Form IBC für Druckstufen von PN 6 bis PN 40.
Zwei in einer
Durch ihre Keilform ist die PSI Keilflanschdichtung Gummi-Stahl alternativ zur sogenannten O-Ring-Dichtung,
als auch als Standard Gummi-Stahl-Dichtung einsetzbar.
GaskiT WD
Zertifikate
Um unseren Kunden bestmögliche Qualität und optimalen Service zu bieten, sind wir nach DIN EN ISO 9001:2015
organisiert und lassen dies auch kontinuierlich überprüfen und zertifizieren.
ZERTIFIKAT ISO 9001:2015
Diese Zertifizierung dokumentiert unsere Konformität des Qualitätsmanagementsystem
AEO-ZERTIFIKAT
Zugelassener Wirtschaftsbeteiligter “AEOC (zollrechtliche Vereinfachung)”
LEISTUNGS- UND KONFORMITÄTSERKLÄRUNG
KFD EPDM (PDF)
KFD NBR (PDF)
Flanschdichtungen
- KFD NBR; EN 682-1, DVGW VP406 A7; DIN-DVGW Baumusterprüfzertifikat
- KFD EPDM; DVGW W270; Prüfbericht TZW
- KFD EPDM; EN 681-1,BGA KTW, DVGW W270; DIN-DVGW Baumusterprüfzertifikat
- WRAS: Material Approval
- ACS: Certificate of sanitary conformity
Flanschisolierungen
- GLV UniSeal GGr: DIN DVGW Cert; TA-Luft-Konform
- GLV UniSeal T: DVGW W270 und UBA Silikon-Übergangsempfehlung zur vorläufigen trinkwasserhygienischen Beurteilung
- LineBaker: Leakage Test Report gemäß EN 13555
- Pikotec® VCFTM: TA-Luft gemäß VDI 2200 (2007-06)
- Pikotec® VCFSTM : TA-Luft gemäß VDI 2200 (2007-06)
- Fire Test Report nach API 6FB
- HTB-Bestätigung nach DVGW VP401, Kapitel 4.6.3
