FZH

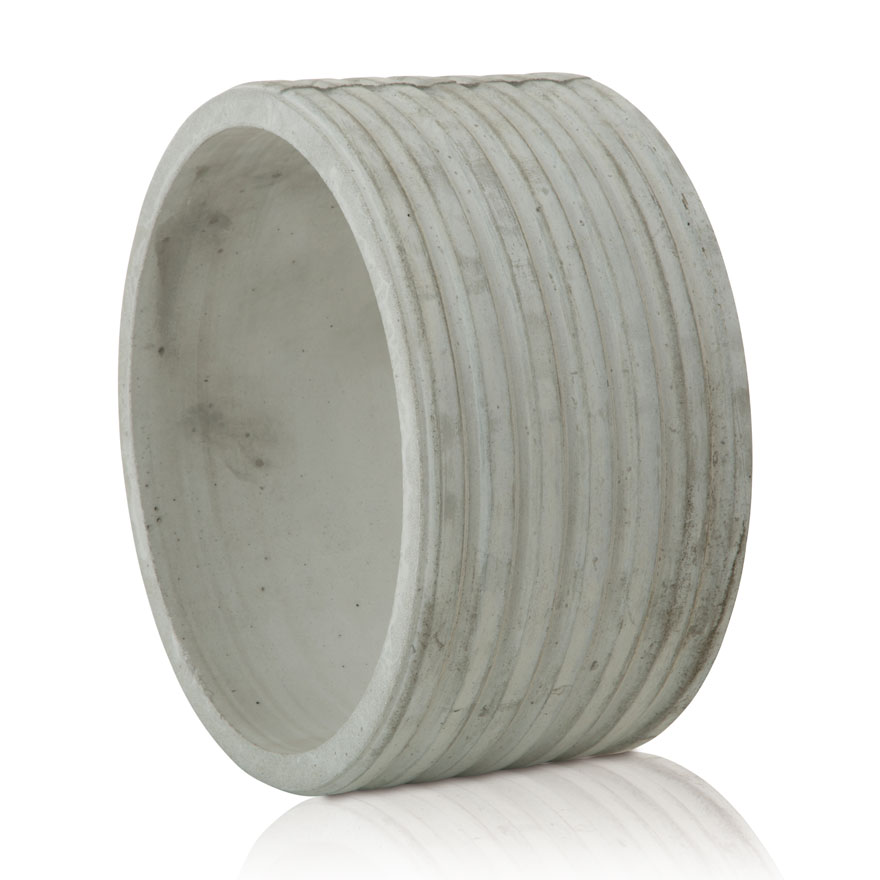

PipeX FZH - geschlossen/geteilt
Rohr- und Kabeldurchführung zur hydrostatischen Abdichtung
und optimal in Kombination mit einer Ringraumdichtung
PipeX
Mauerhülse
Typenauswahl
PipeX FZH - geschlossen
PipeX FZH - geteilt
Anwendungsbereich

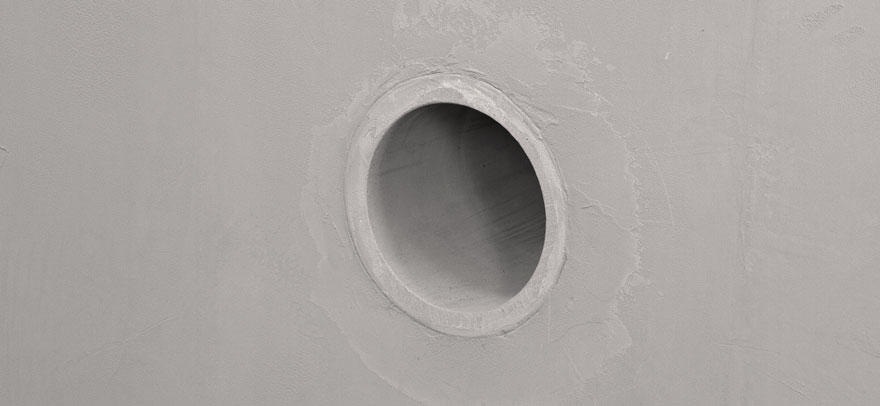

Die Hülse kann entweder einbetoniert, eingemauert oder in einem Mauerdurchbruch mit Mörtel wasserdicht eingebaut werden. Die Rillung auf der Außenseite ergibt einen wasserdichten Verbund mit dem Bauwerk. Für den Einsatz in Betonbecken oder -behältern kann die Faserzement-Mauerhülse mit der Beschichtung des Betonbauwerks ausgekleidet werden.
Material
Asbestfreier Faserzement; bestehend aus Zement und Glasfasern;
Farbe hellgrau
Eigenschaften
Außenrillung umlaufend nicht spiralförmig; beschichtungsfähig
Größe
DN 80 bis 800; Längen: 200 bis 1200 mm
Stahl

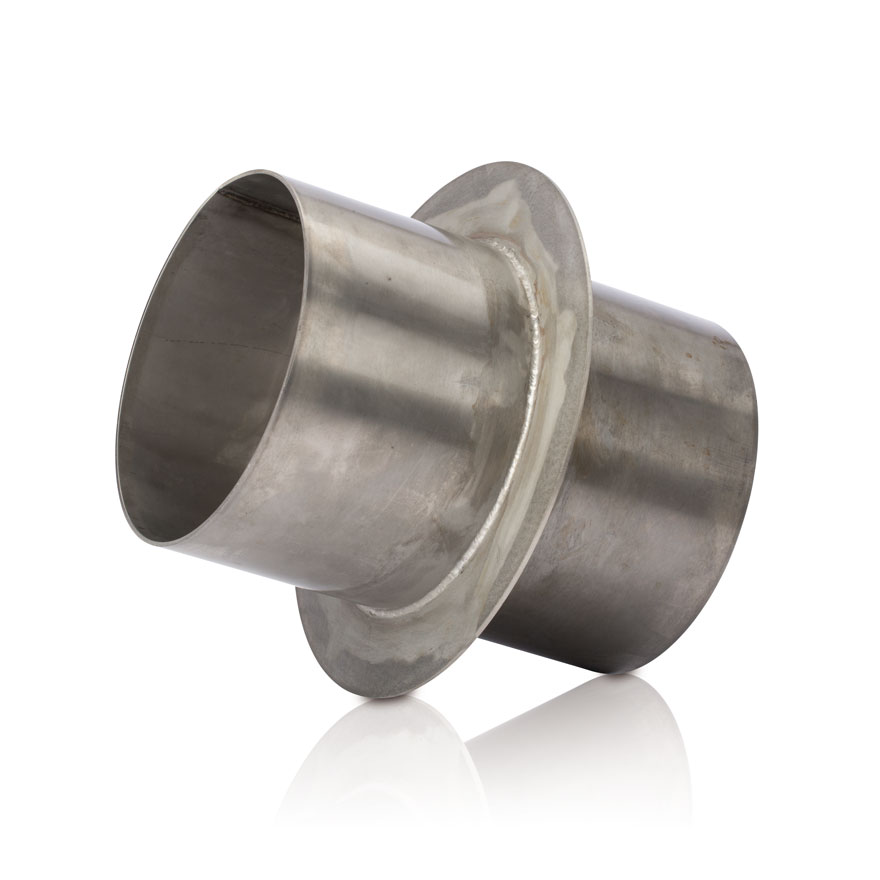

PipeX Stahl / Edelstahl
PipeX Stahl - verzinkt
PipeX Edelstahl - V2A
Anwendungsbereich
Zur Rohr- und Kabeldurchführung zum Einbetonieren bzw. Einlegen in die Betonschalung.
Material
Stahl verzinkt; Edelstahl V2A (1.4301) V4A (1.4571);
Beschichtung und Besandung im Mauerbereich möglich
Eigenschaften
Aufgeschweißter, leicht welliger Maueranker als ringförmige Wasserstopplatte gewährleistet eine Abdichtung am Außendurchmesser der Hülse.
Größe
Auf Anfrage
MFL

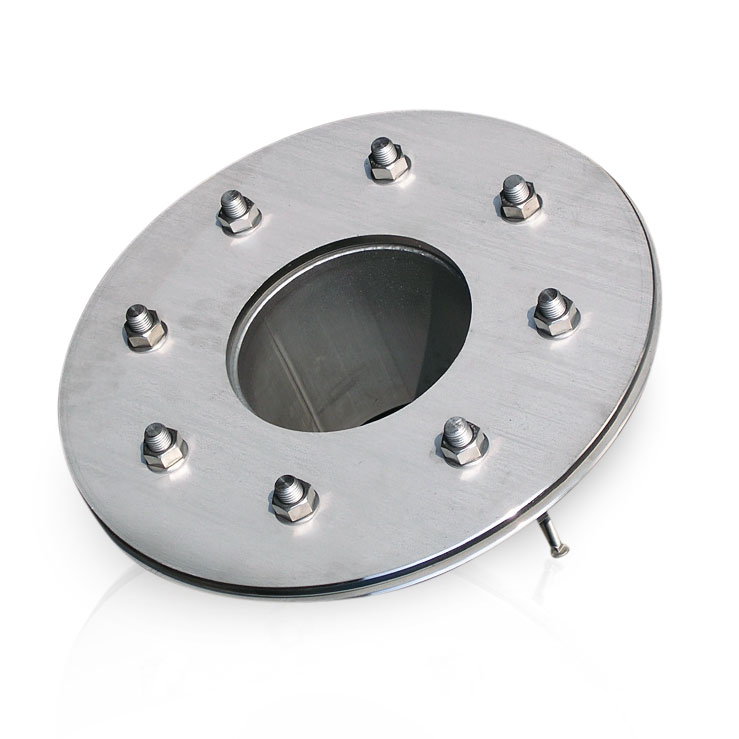

PipeX MFL - verzinkt / Edelstahl
PipeX MFL - verzinkt
PipeX MFL - Edelstahl
Anwendungsbereich
Zur Rohr- und Kabeldurchführung nach DIN 18533; für Bauten mit Dichtungsbahnen (schwarze Wanne); Mauerhülse mit Fest- und Losflansch zum Einbau in die Betonschalung
Material
Stahl verzinkt; Edelstahl V2A (1.4301) V4A (1.4571)
Eigenschaften
Verankerung über Betonanker oder Hutmuttern; Ausführung für nachträglichen Einbau mittels Dübel verfügbar; gegen drückendes und nichtdrückendes Wasser
Größe
Von DN 80 bis DN 1000 (Hülsendurchmesser)
V

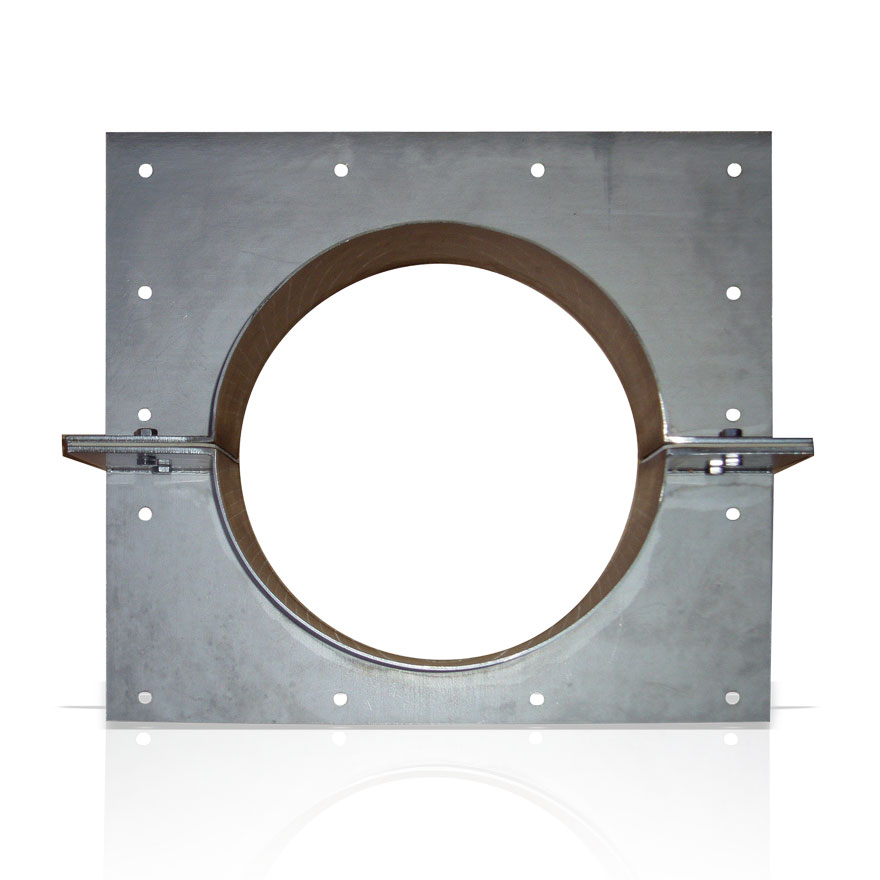

PipeX V - geschlossen / geteilt
PipeX V - geschlossen
PipeX V - geteilt
Anwendungsbereich
Zur Rohr- und Kabeldurchführung für Bauten ohne Dichtungsbahnen (weiße Wanne); Vorbaumauerhülse zum Andübeln auf Betonwand
Material
Stahl verzinkt; Edelstahl V2A (1.4301) V4A (1.4571)
Eigenschaften
Einfache Montage mit Dichtkleber und Dübel
Größe
Von DN 80 bis DN 1000 (Hülsendurchmesser);
weitere Größen auf Anfrage
VFL

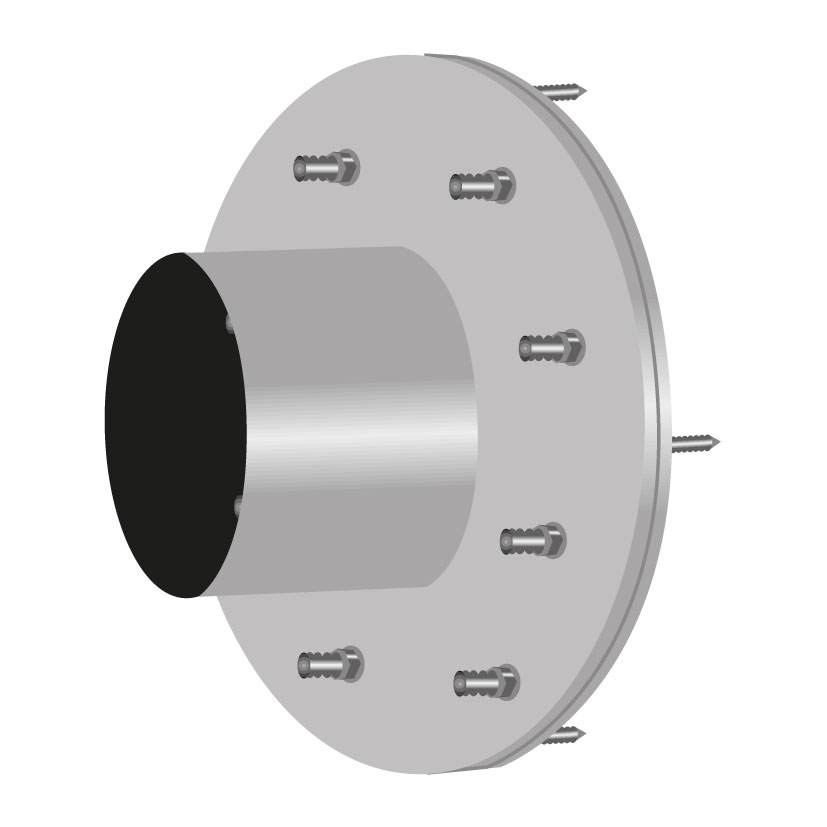

PipeX VFL - verzinkt / Edelstahl
PipeX VFL - verzinkt
PipeX VFL - Edelstahl
Anwendungsbereich
Zur Rohr- und Kabeldurchführung nach DIN 18533; für Bauten mit Dichtungsbahnen (schwarze Wanne); Vorbaumauerhülse mit Fest- und Losflansch zum Andübeln auf Betonwand bzw. Mauerwerkswand
Material
Stahl verzinkt; Edelstahl V2A (1.4301) V4A (1.4571)
Eigenschaften
Gegen drückendes und nichtdrückendes Wasser
Größe
Von DN 80 bis DN 1000 (Hülsendurchmesser);
weitere Größen auf Anfrage

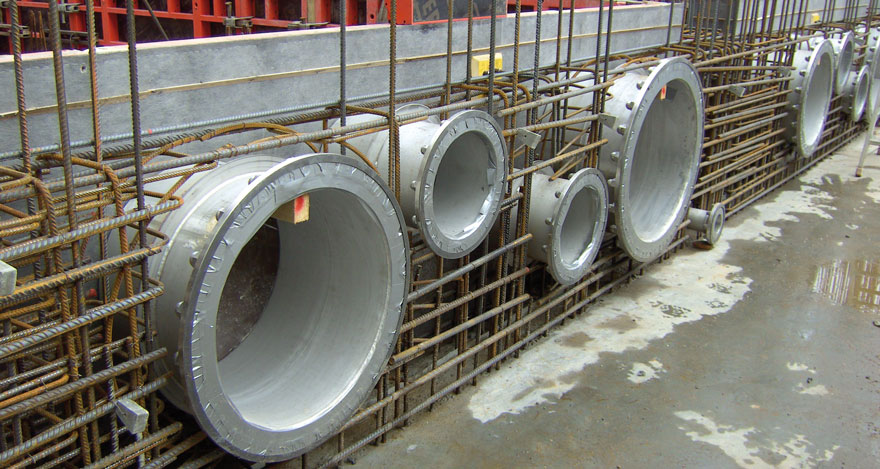

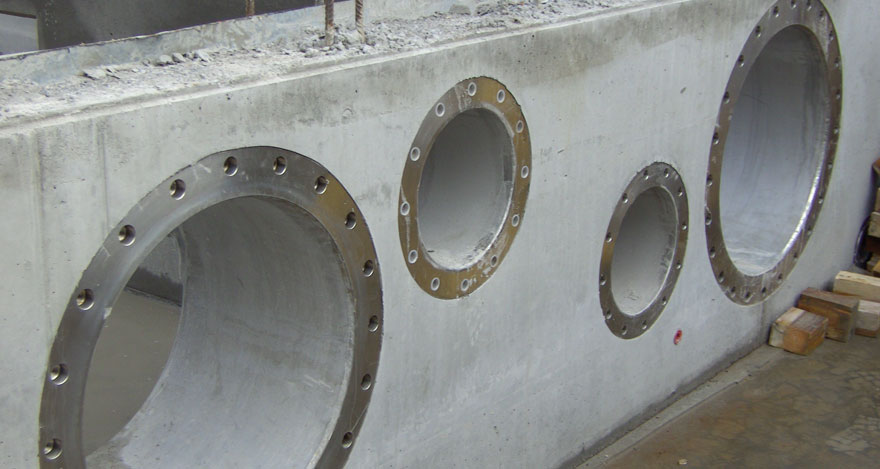

FF

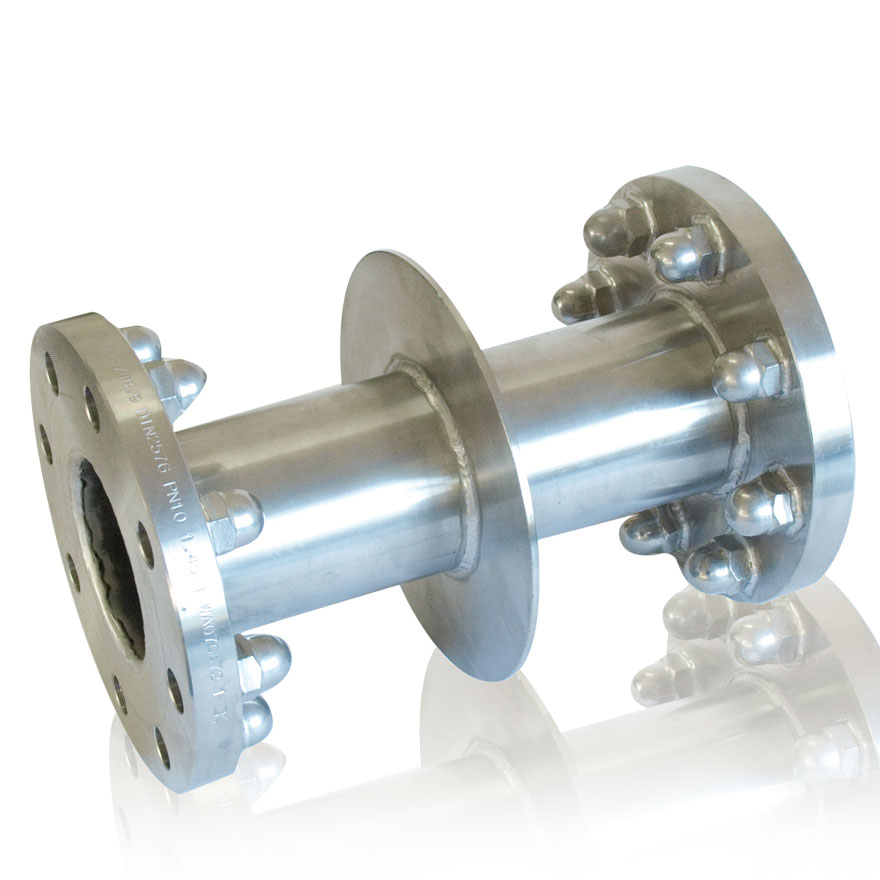

PipeX FF
PipeX FF
Anwendungsbereich
Edelstahl-Mauerdurchführung im Bereich Wasserwerke, Kläranlagen und Industriebauten.
Material
Edelstahl V2A (1.4301) oder V4A (1.4571)
Eigenschaften
Verbindungsflansche mit dicht hinterschweißten Hutmuttern;
aufgeschweißter Mauerkragen
Größe
DN 50 bis 500
Download
Montageanleitungen
Produktinformation
PipeX FZH
PipeX Vorbaumauerhülsen
Technische Information
PipeX V: Vorbaumauerhülse geschlossen und geteilte Ausführung
verzinkt, alternativ Edelstahl
PipeX FZH
Wichtige Hinweise zur Montage
PipeX FF
Passendes Zubehör

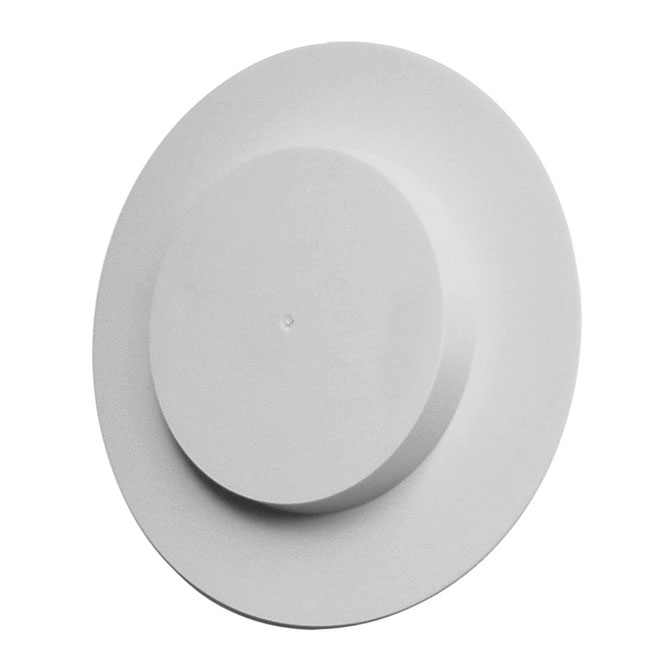

PipeX Schalungshilfen PE-LD
Zertifikate
Um unseren Kunden bestmögliche Qualität und optimalen Service zu bieten, sind wir nach DIN EN ISO 9001:2015 organisiert und lassen dies auch kontinuierlich überprüfen und zertifizieren.
ZERTIFIKAT ISO 9001:2015
Diese Zertifizierung dokumentiert unsere Konformität des Qualitätsmanagementsystem
AEO-ZERTIFIKAT
Zugelassener Wirtschaftsbeteiligter “AEOC (zollrechtliche Vereinfachung)”
MAUERHÜLSEN
- PipeX FZH - MFPA Leipzig: Druckdicht im Einbauzustand
- PipeX FZH - MFPA Leipzig: Klassi zierungsbericht Brandverhalten A1 - DIN EN 13501-1
- FHRK-Qualitätssiegel für PipeX FZH: FHRK Prüfgrundlage GE-102
